手持式超声波流量计怎样与计算机通讯

手持式超声波流量计怎样与计算机通讯:

手持式超声波流量计是大连索尼卡仪表有限公司主机的产品之一,可以在野外等无电源的场所,不需要断管即可测量管道内部流量,在测量管道流量后,如需对所测参数进行监测或分析,可将手持式超声波流量计内部存储器中存储的数据上传至计算机中,数据通讯设置如下:


一、手持式主机机内菜单设置:

 1、 按ON开机,手持式超声波流量计进入自检。(按OFF关机

超声波流量计手持主机数据通讯


2、 进入通讯菜单操作:按MENU,再按数字5、0,进入M50菜单(数据定时输出选项),原机出厂默认为“关OFF”,这时测量的数据是不会存入机内内存的,如想要将现场测量的数据拿回来上传到电脑中进行保存,M50菜单就要选择为“开ON”(这个设置要在现场测量前就设置好,这样开始测量时数据就可以保存下来。您也可以在仪表测量正常后再设置为“开ON”,这样您所保存的数值就跳过的自检,所有数据都是仪表工作正常时候的数据。又或者进入M51菜单进行规定时间段内的数据记录,M51菜单功能设置下面会讲到)。

超声波流量计手持主机数据通讯


3、 在M50菜单,按ENT,再按上▲/+或下▼/选定“开ON”,再按ENT,这样就将数据定时输出选项选择为“开ON”。选择了“开ON”,主机就会对测量的数据进行记录保存了。
4、 M50选择为“开ON”后菜单会自动进入下一级“选择输出选项”,里面有1-11项要进行选定的输出选项,分别有日期时间、系统状态、当前窗口、瞬时流量、瞬时流速、净累积量、正累积量、负累积量、信号强度质量、工作计时器、今日累积流量等数据,如需上述的数据进行保存,按上▲/+或下▼/选定“开ON”就可以,如不需要进行保存的,就按上▲/+或下▼/选定“关OFF”。
5、 按上▲/+或下▼/进入M51菜单(定时输出时间),设置“开始时间”**/**/**(时/分/秒)、“间隔时间”**/**/**(时/分/秒)及“持续时间”**/**/**(时/分/秒),如要一开机就将数据存入内存,就只设置间隔时间就可以(或不设置,出厂默认为5秒采样一次)。
6、 按上▲/+或下▼/进入M52菜单(输出数据流向控制),可选择0、输出至RS232 1、存入机内缓存2、缓存=>RS232 3、清除内置缓存。
“1、存入机内缓存”:将测量数据存入主机内置内存中
“2、缓存=>RS232”:主机与电脑相连后,选这一个选项,会自动将内存数据上传至电脑进行保存、浏览或打印。
“3、清除内置缓存”:将主机内置内存数据清除掉。
7、按上▲/+或下▼/进入M53菜单(缓存浏览器),按ENT可以先进行缓存内所保存的数据进行浏览。

二、主机与计算机进行连接:

 1、 按ON开机,仪器进入自检。(按OFF关机)
2、 进入通讯菜单操作:按MENU,再按数字5、0,进入M50菜单(数据定时输出选项),原机出厂默认为“OFF”,这时测量的数据是不会存入机内内存的,如想要将现场测量的数据拿回来上传到电脑中进行保存,M50菜单就要选择为“ON”(这个设置要在现场测量前就设置好,这样开始测量时数据就可以保存下来。您也可以在仪表测量正常后再设置为“开ON”,这样您所保存的数值就跳过的自检,所有数据都是仪表工作正常时候的数据。又或者进入M51菜单进行规定时间段内的数据记录,M51菜单功能设置下面会讲到)。
3、 在M50菜单,按ENT,再按上▲/+或下▼/选定ON”,再按ENT,这样就将数据定时输出选项选择为“ON”。选择了“ON”,主机就会对测量的数据进行记录保存了。
4、 M50选择为“ON”后菜单会自动进入下一级“选择输出选项”,里面有1-11项要进行选定的输出选项,分别有日期时间、系统状态、当前窗口、瞬时流量、瞬时流速、净累积量、正累积量、负累积量、信号强度质量、工作计时器、今日累积流量等数据,如需上述的数据进行保存,按上▲/+或下▼/选定ON”就可以,如不需要进行保存的,就按上▲/+或下▼/选定“关OFF”。
5、 按上▲/+或下▼/进入M51菜单(定时输出时间),设置“开始时间”**/**/**(时/分/秒)、“间隔时间”**/**/**(时/分/秒)及“持续时间”**/**/**(时/分/秒),如要一开机就将数据存入内存,就只设置间隔时间就可以(或不设置,出厂默认为5秒采样一次)。
6、 按上▲/+或下▼/进入M52菜单(输出数据流向控制),可选择0、输出至RS232 1、存入机内缓存2、缓存=>RS232 3、清除内置缓存。
1、存入机内缓存”:将测量数据存入主机内置内存中
2、缓存=>RS232”:主机与电脑相连后,选这一个选项,会自动将内存数据上传至电脑进行保存、浏览或打印。
3、清除内置缓存”:将主机内置内存数据清除掉。
7、按上▲/+或下▼/进入M53菜单(缓存浏览器),按ENT可以先进行缓存内所保存的数据进行浏览。

二、主机与计算机进行连接:
1、按MEUN6、0或上▲/+或下▼/进入M62菜单(RS232串行口设置)。
 按ENT先进行波特率的选择(如选择9600),选定后自动进入校验位的选择,选择“无校验位(None)”。
 注意:主机的波特率的数值选择一定要与下面第三步计算机的波特率的选择一致才行,否则会出错。
2、将随机的通讯电缆一端连接到计算机,一端连接到流量计主机,通讯电缆为双头九针母接口,一端与主机的RS232九针接口接上,一端与计算机的COM1或COM2的九针公接口接上就可以。
3、计算机设置:
点计算机左下角“开始”=>“程序” =>“附件”=>“通讯”=>“超级终端”

手持与计算机超级终端连接



出现“连接描述”窗口,输入一个您要起的名称后再点击“确定”按钮:

手持与计算机超级终端连接

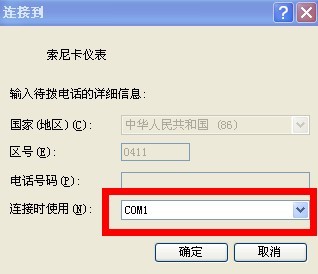

跳出“连接到”窗口,选择“连接时使用”的“COM1”或“COM2”等,再点击“确定”按钮,跳出“COM1或COM2属性”窗口:手持与计算机超级终端连接

进行接口属性设置:“每秒位数”(波特率),选择与流量计主机M62相同的波特率,“数据位”为“8”,“奇偶校验位”为“”,“停止位”为“1”,“数据流向控制”选“”,完后点击“确定”按钮完成设置。

手持与计算机超级终端连接

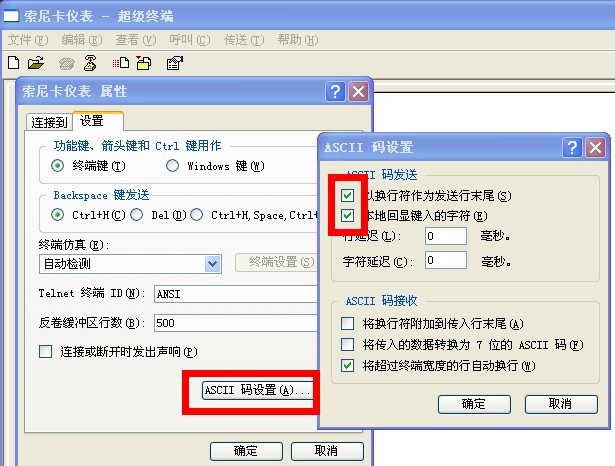

 最后在索尼卡仪表的超级终端里-属性-设置-ASCII码设置-勾选:

手持与计算机超级终端连接

这时计算机会出现一个名称同您在上一步的“连接描述”窗口输入的名称相同的“(名称)-超级终端”的文档,输入命令后从索尼卡仪表手持式流量计主机返回的数据就出现在文档中。
注意:如直接在文档中输入命令,在文档中是看不到的,按回车键后就会出现返回的数据。
如在主机的M52菜单中选择“2、缓存=>RS232”,再按ENT,则主机内缓存的数据会快速上传并出现在文档中。
4、上传数据:
 A、按说明书中第28页的通信协议命令输入命令,会返回想要的数据。
 B、按MEUN5、2或上▲/+或下▼/进入M52菜单(输出数据流向控制),选择“2、缓存=>RS232”,这时,正常情况下您会看到流量计主机内保存的数据全部上传到计算机中,方便对数据进行保存、浏览或打印。
5、通讯协议请阅说明书中P28-31页。

附录:
索尼卡仪表新版超声波流量计还可以使用第七版超声波流量计的扩展协议。下表中,那些红色的命令为新添加的协议。
在这个协议中,所传输的数据都是ASCII码,便于调试及查看。
在只能发送一次命令需要多种数据的系统中应用时,可以使用‘&’符号把多个基本命令连接起来形成一个可以一次发送的复合命令。请参考参考后面的‘&’符号部分说明。

         命 令
命令意义
数据格式
DQD(cr)注0
返回每天瞬时流量
±d.ddddddE±dd(cr) 注1
DQH(cr)
返回每小时瞬时流量
±d.ddddddE±dd(cr)
DQM(cr)
返回每分瞬时流量
±d.ddddddE±dd(cr)
DQS(cr)
返回每秒瞬时流量
±d.ddddddE±dd(cr)
DV(cr)
返回瞬时流速
±d.ddddddE±dd(cr)
DI+(cr)
返回正累积量
±dddddddE±d(cr)注2
DI-(cr)
返回负累积量
±dddddddE±d(cr)
DIN(cr)
返回净累积量
±dddddddE±d(cr)
DIE(cr)
返回热量累积量
±dddddddE±d(cr)
DIE+(cr)
返回正热量累积量
±dddddddE±d(cr)
DIE-(cr)
返回负热量累积量
±dddddddE±d(cr)
DIT(cr)
返回今天净累积流量
±dddddddE±d(cr)
DIM(cr)
返回本月净累积流量
±dddddddE±d(cr)
DIY(cr)
返回今年净累积流量
±dddddddE±d(cr)
DID(cr)
返回仪器标识码(地址码)
ddddd(cr)   5位长
E(cr)
返回每秒瞬时热流量
±d.ddddddE±dd(cr)
DL(cr)
返回信号强度
UP:dd.d,DN:dd.d,Q=dd(cr)
DS(cr)
返回模拟输出AO的百分比值
±d.ddddddE±dd(cr)
DC(cr)
返回当前错误代码
3
DA(cr)
OCT或RELAY报警号
TR:s,RL:s(cr)注4
DT(cr)
当前日期及时间
yy-mm-dd,hh:mm:ss(cr)
Time@TDS1=(cr)
设定日时间yy-mm-dd,hh:mm:ss

M@(cr)
发往手持流量计模拟键值@
M@(cr)注5
LCD(cr)
返回当前LCD显示器显示内容

LOCK0(cr)
开锁(新加指令)
与原密码无关
LOCK1(cr)
上锁(新加指令)

MENUXX(cr)
显示直接跳到窗口XX

LANGUAGEX(cr)
选择界面语言
X=0 英语,1简体中文
2 意大利,如果有的话
3 朝鲜语,如果有的话
4 法语,如果有的话
5 德语,如果有的话
6 西班牙语,如果存在
BUADRATEX(cr)
改变波特率(数据位=8,无效验,停止位=1
X=0~7, 分别对应19200,14400,9600,4800,2400,1200,600,300
C1(cr)
OCT吸合

C0(cr)
OCT断开

R1(cr)
继电器RELAY吸合

R0(cr)
继电器RELAY断开

FOdddd(cr)
使频率输出以n值输出
Fdddd(cr)(lf)
Aoa(cr)
使电流环输出电流值a
AOa(cr)(lf)注6
BA1(cr)
返回温度T1的电阻值
±d.ddddddE±dd(cr)(lf)
BA2(cr)
返回温度T2的电阻值
±d.ddddddE±dd(cr)(lf)
BA3(cr)
返回AI3的电流数 (0~20mA)
±d.ddddddE±dd(cr)(lf)
BA4(cr)
返回AI4的电流数 (0~20mA)
±d.ddddddE±dd(cr)(lf)
BA5(cr)
返回AI5的电流数 (0~20mA)
±d.ddddddE±dd(cr)(lf)
AI1(cr)
返回温度输入T1值(温度)
±d.ddddddE±dd(cr)(lf)
AI2(cr)
返回温度输入T2值(温度)
±d.ddddddE±dd(cr)(lf)
AI3(cr)
返回模拟输入AI3值(温度压力等)
±d.ddddddE±dd(cr)(lf)
AI4(cr)
返回模拟输入AI4值(温度压力等)
±d.ddddddE±dd(cr)(lf)
AI5(cr)
返回模拟输入AI5值(温度压力等)
±d.ddddddE±dd(cr)(lf)
ESN(cr)
返回电子序列号
dddddddt(cr)(lf)注7
N
单字节地址组网命令前缀
8
W
数字串地址组网命令前缀
8
P
带校验回传命令前缀

&
命令“加”功能符号,多个基本命令形成一个复合命令,一次传送
所加字符长度不超过253字节
RING(cr)(lf)
调制解调器请求握手命令
ATA(CR)(lf)
OK(cr)
调制解调器应答信号
无输出,

流量计请求握手信号
AT(CR)(LF)
GA(cr)
GSM短信息通信专用命令A注9
注9
GB(cr)
GSM短信息通信专用命令B注9
注9
GC(cr)
GSM短信息通信专用命令C
注9
注:
0.(cr)表示回车,其ASCII码值为0DH。(lf)表示换行,其ASCII码值为0AH。
1.d表示0~9数字,0值表示为 +0.000000E+00
2.d表示0~9数字, ddddddd是整数,“E”前面整数部分其中无小数点。
3.1~6个字母表示的机器状态,字符含义见错误代码一节,例如“R”,“IH”
4.s表示ON/OFF/UD其中之一
例如“TR:ON,RL:ON”表示OCT和继电器处于吸合状态
例如“TR:UD,RL:UD”表示OCT和继电器没有使用
5.@表示键值,例如30H,表示“0”键,例如命令“M4”相当按键“4”
6.a表示电流值,取值范围0~20,例如AO2.34567, AO0.2
7.dddddddd八位表示机器的电子序列号码,t表示机器类型
8.如果数据网中同时有多台新版索尼卡仪表流量计则基本命令不能单独使用,必须加N或W前缀后方可使用,否则会造成多台流量计同时应答,导致系统混乱。
9.用GSM模块配接流量计可实现利用手机短信息查看流量计流量参数的功能。具体内容请来电查询。

总之,手持式超声波流量计是一种智能的使用非常方便的流量计,只要仔细看一下说明书和稍加操作一下就能使用了。
        如再有任何不明,就请来电联系,我们会尽力进行解释及指导。

>>以上:手持式超声波流量计怎样与计算机通讯由大连索尼卡仪表有限公司技术部提供,购买请咨询:0411-87305712   0411-87305703
