超声波明渠流量计技术参数

  超声波明渠流量计直接测量的物理量是液位。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。大连索尼卡仪表NV2118M明渠流量计测量量水堰槽内的水位,再按相应量水堰槽的水位流量关系反算出流量.普通明渠内流量与水位之间的对应关系,受渠道的坡降比和表面糙度影响。在渠道内安装量水堰槽,产生节流作用,使明渠内的流量与液位有固定的对应关系。这种对应关系主要取决于量水堰槽的构造尺寸,渠道的影响减至最小。

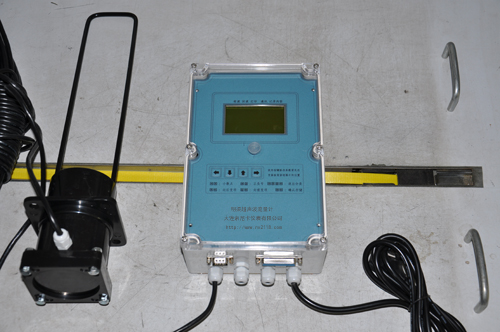

明渠超声波流量计

 明渠流量计工作时,超声波感器固定安装在被测量液面上方。探头向水面发射脉冲超声波。声波通过空气到达液面,声波被液面反射成为反射波,探头接收反射波称为回波。探头下边的校正棒也产生反射被探头接收称为校正波。明渠流量计根据发射波与回波、发射波与校正波之间的时差求出探头到液面的距离。在与探头到水位零液位的距离L减,即求出液位高度H。

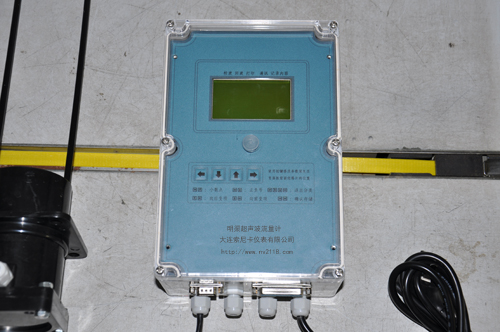

明渠超声波流量计



●非接触式测量:传感器不与流体接触,不受污水的腐蚀和粘污。传感器为ABS外壳全密封结构,耐、耐碱、耐腐蚀,在潮湿环境里可长期靠运行;

明渠超声波流量计



●直接测流动水面:传感器直接测流动水面的液位,不使用静水井,可以防止因使用静水井,污水中的悬浮物、泥沙等堵塞连通管,造成静水井与量水堰槽内水位不一致,或因冬季结冰,形成虚假液位,从而导致流量测量错误;

明渠超声波流量计



●广泛的适应性:通过键盘设置仪表参数,可与各种量水堰槽配用。以适应地表明渠、地下涵管等不同的应用条件;

明渠超声波流量计



完整的技术支持:随机文件提供仪表安装方法,参数设置方法,量水堰槽构造及安装方法,流量误差检定方法等

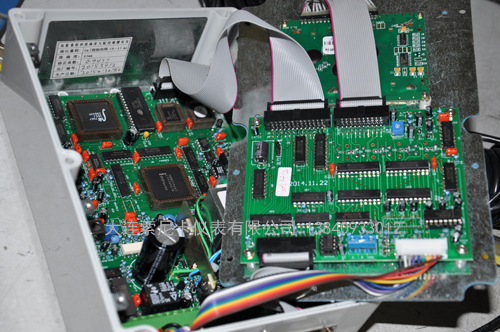

明渠超声波流量计主机线路板





>>直达大连索尼卡仪表日志:明渠流量计巴歇尔槽实物图片      明渠流量计三角堰槽挡板实物图片
