超声波流量计模块/超声波热量计模块

功能强大:1路4-20mA输出可作为流量/热量变送器;2路OCT输出可作为流量/热量开关;3路4-20mA输入可作为数据采集器;2路3线制PT-100电阻信号输入可作为热量表。
传输距离远,组网快捷:一次表与二次表之间采用RS-485总线通讯,采用普通电缆即可,传输流量/热量模块距离可达1000米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波热量表专用电缆成本高、抗干扰能力差、传输距离短等问题。
高精度测量:线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%。
测量范围大:选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量和热量的测量。

【超声波流量计模块性能特点】
测量液体: 水,海水,碱等单一流体,浊度小于10000ppm,粒径小于1mm
管道材料: 钢,铸铁,PVC管材等超声波可穿透的满管,质地致密,无严重腐蚀结垢,允许薄层质密衬里 管衬材料: 橡胶,环氧沥青,玻璃钢,砂浆等,或无衬里 流量计模块
管径范围: DN15mm~6000mm,插入式传感器适用管径DN35mm~6000mm
流速范围: -32m/s~0~+32m/s,双向流
准 确 度: ±1.0%显示值(标准条件下); 配置插入式传感器准确度可达0.5% 线 性 度: 0.5%。
信号输出: 4-20mA或0-20mA RS-232(选配RS-485)
传 感 器: 分为外夹式和插入式。标准配置为外夹式。插入式传感器最高工作压力3MPa.
直管段长: 上游>10D,下游>5D(D:管径)
电 源: 8~36VDC或10~30VDC
支持MODBUS、METER-BUS等通讯协议。

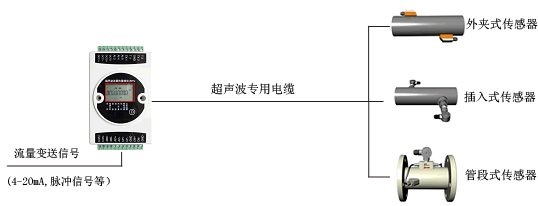

单点流量测量组成图
超声波流量计单点组网图

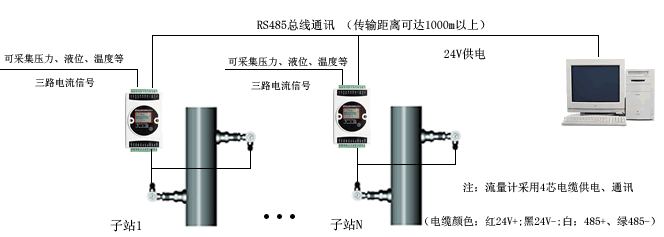

组网流量测量组成图
超声波流量计组网


单点热量测量组成图超声波热量模块=分体式超声波流量模块+PT100三线制铂电阻(外夹式热量测量图)
超声波热量计单点组网

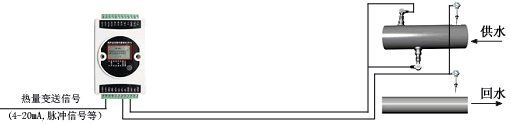

插入式热量测量图
插入超声波热量计组网

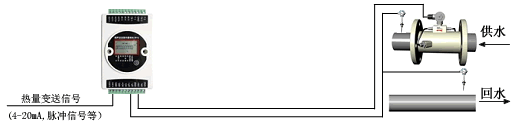

管段式热量测量图
管段超声波流量计组网

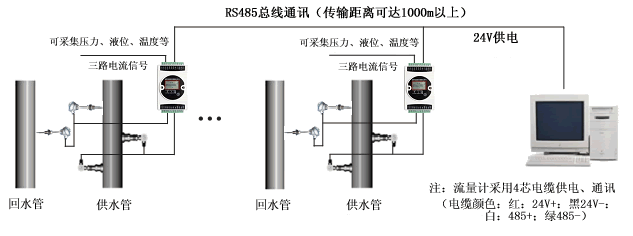

组网热量测量图
超声波流量计热量测量
